제품 설명
특징적인 장점
1. 높은 정밀도 : ± 0.01mm의 가공 정확도를 달성 할 수 있습니다.
2. 유연한 구멍 유형 : 모든 모양, 밀도 및 배열로 설계 할 수 있습니다.
3. 부드러운 가장자리 : 버 가지, 변형 없음
4. 기계적 스트레스 없음 : 재료 구조를 손상시키지 않습니다.
5. 대량 생산 : 일관성이 높은 제품의 대량 생산에 적합
일반적인 사양
매개 변수 범주 | 설명 | 일반적인 범위 | 예 |
구멍 직경 | 천공의 직경 | 0.5mm – 100mm (공통 : 1mm, 2mm, 5mm, 10mm) | 예 : 2mm 둥근 구멍은 각 구멍이 직경이 2mm입니다. |
시트 두께 | 금속 시트의 두께 | 0.3mm – 10mm (공통 : 0.5mm, 1mm, 1.5mm, 2mm, 3mm) | 더 두꺼운 플레이트는 더 강도를 제공하지만 가공하기가 더 무겁고 어렵습니다. |
피치 (중심 거리) | 인접한 구멍의 중심 사이의 거리 | 일반적으로 1.5 – 3 × 구멍 직경 | 예 : 2mm 구멍, 3mm 피치 |
개방 된 지역 (다공성) | 개방/천공 된 총 시트 면적의 백분율 | 20% – 80% | 더 높은 개방형 = 더 나은 공기 흐름 또는 가벼운 전송 |
구멍 배열 | 구멍 레이아웃 패턴 | 직선 (90 °), 비틀림 (60 °), 수평 또는 수직 배열 | 비틀 거리는 레이아웃은 더 나은 강도와 미학을 제공합니다 |
일반적인 구멍 모양 | 천공 형상 | 둥근, 슬롯 형 (직사각형), 정사각형, 육각형, 다이아몬드, 맞춤형 디자인 | 둥근 구멍이 가장 일반적입니다 |
표준 시트 크기 | 전체 시트의 치수 | 공통 크기 : 1000 × 2000mm1220 × 2440mm1250 × 2500mm1500 × 3000mm | 요청시 사용자 정의 크기 또는 코일 공급 |
가장자리 처리 | 가장자리가 논란이되는지 또는 굴리는 지 여부 | 깨끗한 가장자리, 버드 엣지, 롤 가장자리 | 안전 또는 설계 요구 사항에 사용되는 롤링 된 가장자리 |
재료 유형 | 기본 금속 재료 | 스테인레스 스틸, 탄소강, 알루미늄, 구리, 티타늄, 아연 도금 강, 플라스틱 등 | 다양한 재료는 다양한 수준의 내식성과 강도를 제공합니다. |
구멍 직경 | 피치 (중심 거리) | 두께 | 열린 지역 (약.) | 구멍 모양 | 무늬 |
1 | 2 | 0.5 | 23% | 둥근 | 60 ° 비틀 거렸다 |
2 | 3 | 1 | 40% | 둥근 | 똑바로 |
3 | 5 | 1.2 | 33% | 둥근 | 60 ° 비틀 거렸다 |
5 | 8 | 1.5 | 37% | 둥근 | 똑바로 |
10 | 15 | 2 | 40% | 둥근 | 비틀 거렸다 |
0.5×5.0 | 8 | 1 | 32% | 슬롯 | 똑바로 |
10×10 | 14 | 1.5 | 50% | 정사각형 | 똑바로 |
응용 프로그램 영역
애플리케이션 | 제안 된 사양 |
환기 / 열 소산 | 얇은 시트, 높은 개방 공간 (예 : 1mm 구멍, 60% 개방 공간) |
스크리닝 / 필터링 | 작은 구멍, 고밀도 패턴 (예 : 1.5mm 비틀 거리는 구멍) |
기계 가드 | 더 큰 구멍이있는 두꺼운 시트 (예 : 10mm 구멍, 2mm 두께) |

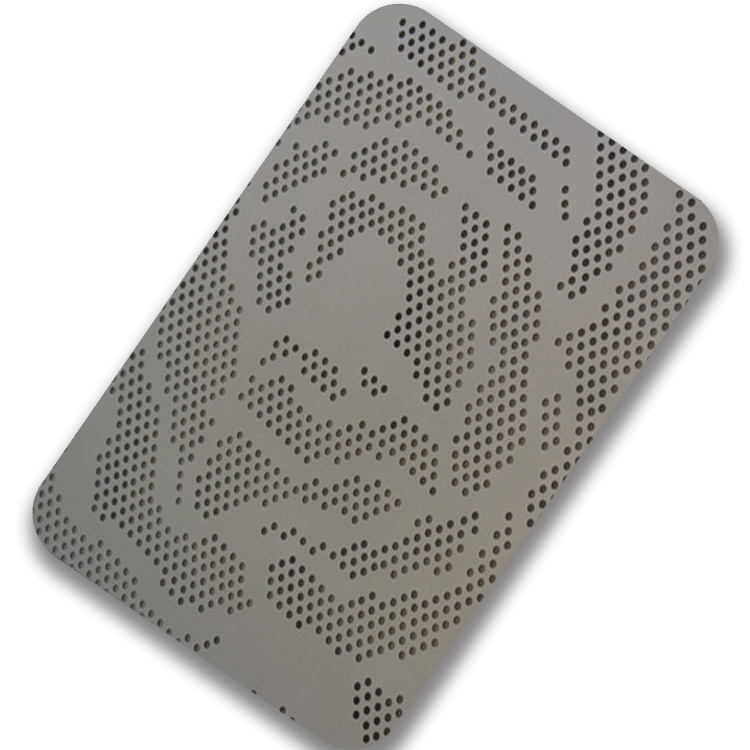

건축 장식 | 커스텀 홀 디자인, 미학과 강도의 균형 |
음향 패널 | 작은 둥근 또는 육각형 구멍이있는 높은 개방 공간 |
우리의 펀칭 및 에칭 필터 스크린은 높은 정밀하고 컴팩트 한 설계가 필요한 산업에서 미세하고 균일 한 여과를 위해 설계되었습니다. 펀치 기술을 고급 화학 에칭과 통합 함으로써이 금속 메쉬 필터 스크린은 탁월한 치수 정확도, 마이크로 사과 제어 및 일관된 흐름 특성을 제공합니다.
필터 메쉬 스테인리스 스틸로 제작 된이 스크린은 탁월한 부식 저항, 고온 공차 및 기계적 강도를 제공합니다. 초기 입자의 여과가 중요한 항공 우주, 연료 시스템, 의료 기기 및 화학적 처리에 사용하기에 적합합니다. 에칭 패턴은 높은 여과 정확도를 가능하게하는 반면, 펀치 구조는 기계적지지 및 투과성을 증가시킵니다.
직물 필터와 비교하여 에칭 형태의 와이어 메쉬 필터 화면은 이동하거나 닳지 않으므로 안정적인 성능과 서비스 수명이 길어집니다. 마이크로 포어와 구조적 에칭의 조합은 압력 강하를 최소화하고 맞춤 설계를 허용하므로 다양한 장비 크기 및 요구 사항에 적응할 수 있습니다.
초박형 및 소형 금속 화면 필터 형식으로 제공되는이 제품은 정밀 엔지니어링 시스템에 이상적입니다. 또한 고압 여과를위한 소결 메쉬 스크린 옵션도 제공합니다. 현재 금속 메쉬 화면 필터를 업그레이드하든 새로운 시스템을 설계하든이 솔루션은 신뢰성과 정밀도를 보장합니다.
결합 된 펀칭 및 에칭이 장착 된 필터 메쉬 스테인리스 스틸 스크린은 거친 및 미세 여과를위한 다양한 솔루션입니다. 고급 펀칭 및 에칭 필터 스크린 기술을 사용하여 초 미세 정밀도가있는 제품을 제공하여 소형 또는 고성능 시스템의 민감한 여과 작업에 이상적입니다.
이 금속 메쉬 스크린 필터는 고품질 스테인레스 스틸로 제조되어 가혹한 조건에서 부식 저항, 열 안정성 및 구조적 무결성을 보장합니다. 표준 직조 와이어 메쉬와 달리, 에칭 된 조리개는 일관된 흐름 경로를 제공하고 닳은 또는 이동을 제거하는 반면, 펀치 구멍은 구조적 강화 및 향상된 유속을 제공합니다.
연료 인젝터, 공기 확산기, 마이크로 전자 및 여과 장치에서 일반적으로 사용되는 소형 금속 스크린 필터는 제한된 공간에서도 고당도 성능을 보장합니다. 액체, 공기 또는 가스 여과에 사용 되든 연장 된 사이클에서 효율성과 안정성을 유지합니다.

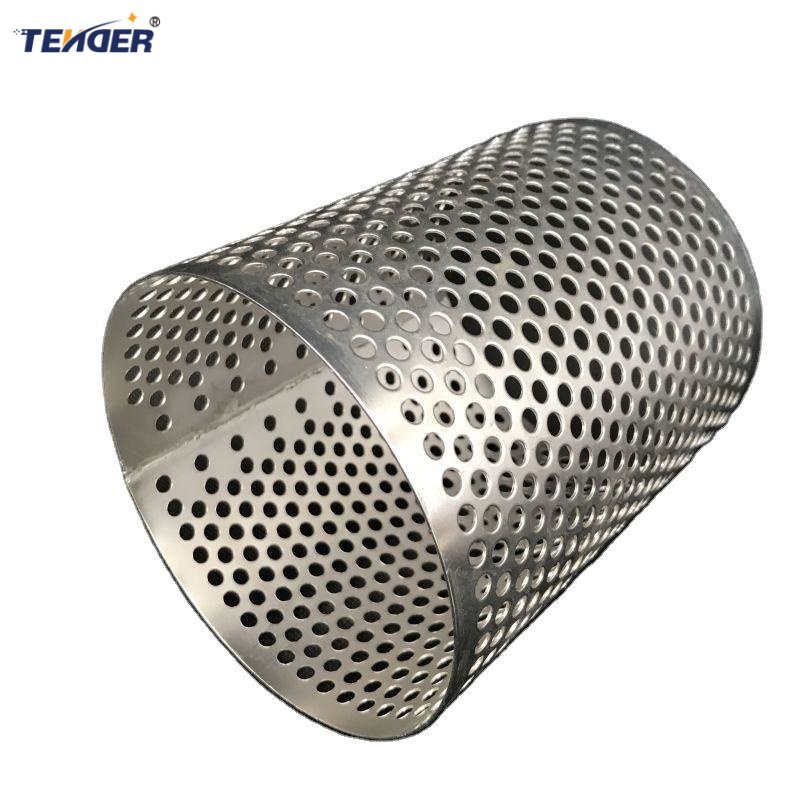

내구성과 다층 보호를 추가하기 위해 소결 메쉬 스크린 구조와 같은 옵션, 특히 고압 또는 고온 시스템에 적합한 옵션을 제공합니다. 에칭 된 펀치 하이브리드 스크린은 평평한 시트, 디스크, 튜브 또는 사용자 정의 프로파일로 제작할 수 있으므로 광범위한 응용 분야에 적응할 수 있습니다.
당사의 와이어 메쉬 필터 스크린 기술은 정확한 슬롯 제어, 최소 막힘 및 유지 보수 감소의 장점을 제공합니다. 하나의 소형 설계에서 정밀, 강도 및 다양성을 결합한 차세대 여과 솔루션을 위해 펀칭 및 에칭 필터 화면을 선택하십시오.
